Entre les terrasses alluviales de la Luye et les versants marneux du massif du Dévoluy, les sols de Gap présentent une variabilité mécanique que seul un essai triaxial complet peut quantifier avec la précision exigée par les bureaux d'études. Là où un simple essai de cisaillement direct suffit pour les graves propres de la plaine, les limons argileux du secteur de Charance nécessitent une approche triaxiale consolidée non drainée avec mesure de pression interstitielle : sans cette distinction, tout dimensionnement de fondation profonde devient hasardeux. Nous réalisons ces essais dans un laboratoire accrédité COFRAC, en appliquant les protocoles de la norme NF EN ISO 17892-8 pour les sols fins et la NF EN 1997-2 pour les calculs aux états limites. Chaque éprouvette est soumise à un chemin de contraintes représentatif de l'ouvrage gapençais concerné, qu'il s'agisse d'un bâtiment sur semelles ou d'un remblai autoroutier sur la RN85. Pour les projets nécessitant une reconnaissance préalable des horizons porteurs, nous couplons souvent la campagne géotechnique avec des sondages SPT qui permettent de sélectionner les profondeurs d'échantillonnage les plus critiques.
Un essai triaxial CU+u bien mené sur une marne gapençaise révèle souvent une cohésion effective de 5 à 15 kPa, bien inférieure à la cohésion non drainée, changeant radicalement le coefficient de sécurité.
Comment nous travaillons
Contexte géotechnique local

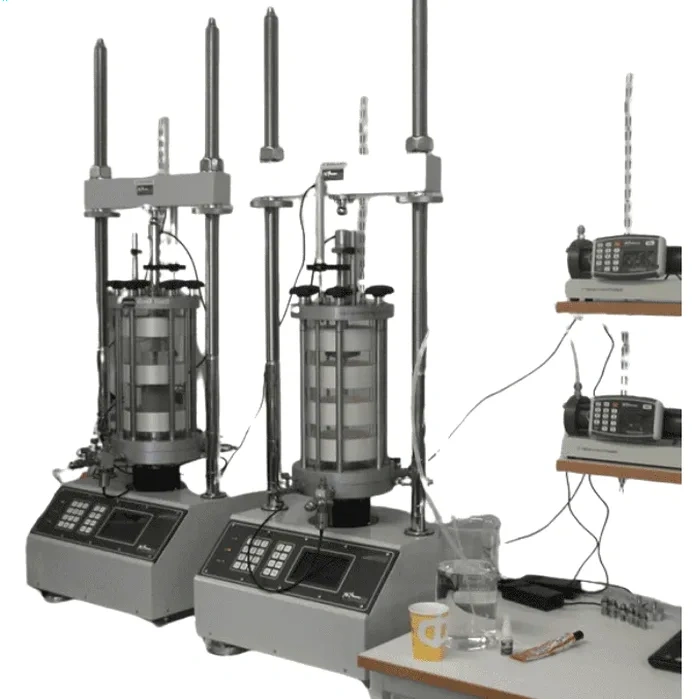

La presse triaxiale que nous utilisons pour les sols de Gap est une cellule de type Bishop, instrumentée avec trois capteurs : force axiale, pression de cellule et pression interstitielle, le tout piloté par un automate asservi en déformation contrôlée. L'erreur la plus fréquente sur les projets gapençais consiste à sous-estimer la pression de consolidation à appliquer en phase de saturation, ce qui produit des éprouvettes trop raides et une cohésion effective surévaluée. Sur un chantier de la zone de Tokoro, un essai UU mal interprété avait conduit à adopter une cohésion non drainée de 80 kPa pour une marne altérée ; la reprise par un essai CU+u a révélé une cu réelle de 35 kPa, obligeant à redimensionner les fondations. Le risque est double : une cohésion surestimée fragilise les ouvrages, tandis qu'une valeur sous-estimée alourdit inutilement les structures et le budget. Notre protocole impose une vitesse de cisaillement lente pour les essais drainés (0.01 à 0.05 mm/min sur les argiles gapençaises) afin de garantir la dissipation complète des surpressions, condition sine qua non pour obtenir des paramètres effectifs fiables.
Normes techniques en vigueur
NF EN ISO 17892-8 : Essai triaxial non consolidé non drainé (UU) et consolidé drainé (CD), NF EN 1997-2 (Eurocode 7) : Reconnaissance des terrains et essais de laboratoire, NF P94-074 : Essais à l'appareil triaxial de révolution — Généralités et définitions
Autres services liés
Essai triaxial CU+u avec mesure de pression interstitielle
Protocole le plus demandé à Gap pour les fondations sur marnes altérées. Il fournit la cohésion effective c', l'angle de frottement effectif φ' et la cohésion non drainée cu, indispensables pour les calculs de stabilité à court et long terme.
Essai triaxial CD pour remblais et barrages
Adapté aux graves sableuses drainantes des alluvions de la Durance et de la Luye. La vitesse de cisaillement est réglée en fonction de la perméabilité mesurée de l'éprouvette pour garantir une dissipation totale des surpressions interstitielles.
Détermination du module de déformation E50
À partir des courbes contrainte-déformation de l'essai triaxial CD, nous extrayons le module sécant à 50 % de la résistance maximale, paramètre d'entrée pour les modèles numériques aux éléments finis utilisés sur les ouvrages complexes.
Paramètres typiques
Questions fréquemment posées
Quel type d'essai triaxial choisir pour une fondation sur marne à Gap ?
Pour les marnes altérées du bassin gapençais, l'essai CU+u (consolidé non drainé avec mesure de pression interstitielle) est le plus pertinent. Il permet d'obtenir à la fois la cohésion non drainée cu pour la stabilité à court terme pendant la construction, et les paramètres effectifs c' et φ' pour le comportement à long terme après dissipation des pressions interstitielles. La mesure de u est obligatoire car les marnes gapençaises peuvent présenter un comportement contractant.
Combien coûte un essai triaxial complet à Gap ?
Le tarif d'un essai triaxial à Gap se situe entre 1 480 € et 2 750 € selon le type d'essai. Un essai UU simple est plus abordable (1 480 €), tandis qu'un essai CU+u avec mesure de pression interstitielle et saturation sous contrepression est facturé autour de 2 200 €. Un essai CD sur sol grenu, plus long en raison de la vitesse de cisaillement réduite, peut atteindre 2 750 €. Ces prix incluent la préparation des éprouvettes, la consolidation, le cisaillement et le rapport d'essai complet avec interprétation.
Quel délai pour obtenir les résultats d'un essai triaxial CD ?
Le délai dépend directement de la perméabilité du sol de Gap à tester. Pour une grave sableuse drainante, un essai CD peut être réalisé en 5 jours ouvrés. Pour une argile silteuse peu perméable, la phase de consolidation dure plus longtemps et la vitesse de cisaillement est réduite, ce qui porte le délai à 8 jours ouvrés. Nous confirmons le planning exact après réception des échantillons intacts au laboratoire.
