La norme NF P94-061-3 encadre la mesure de la masse volumique apparente en place par méthode du cône de sable, un essai que nous réalisons fréquemment dans le secteur de Gap. Le contexte géotechnique gapençais, avec ses terrasses alluviales de la Luye et ses versants de colluvions calcaires, exige un contrôle rigoureux de chaque couche compactée. Une variation de densité de 3 % peut suffire à compromettre la portance d’une plateforme dans ces matériaux sensibles à l’eau. Nous intervenons sur les plateformes de bâtiment, les remblais techniques et les couches de forme routières pour vérifier la conformité des travaux de terrassement. L’essai au cône de sable permet d’obtenir une valeur de référence directement exploitable pour valider les objectifs de compactage définis dans le cahier des charges. Nous couplons souvent cette mesure avec un essai de plaque de charge lorsque le maître d’ouvrage exige un module de déformation en complément de la densité sèche.
Un contrôle densitométrique au cône de sable toutes les 500 m² de couche compactée : la règle que nous appliquons sur tous nos chantiers de Gap pour garantir une portance homogène.
Comment nous travaillons
Contexte géotechnique local

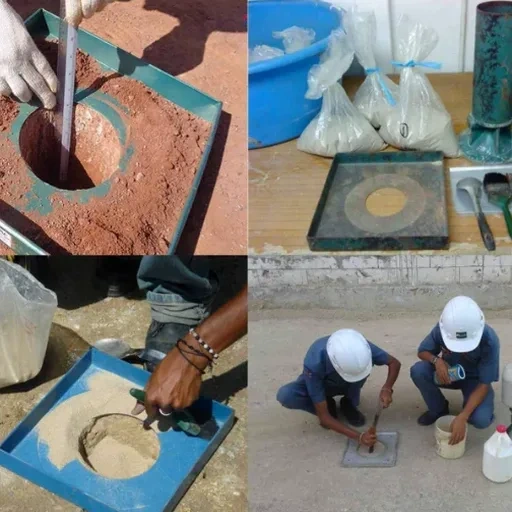

L’appareillage que nous déployons sur les chantiers de Gap comprend un plateau métallique de 15 cm de diamètre, un cône de raccordement étanche et un réservoir de sable de 5 litres muni d’une vanne à guillotine. Le sable calibré est conditionné en seaux hermétiques pour éviter toute variation d’humidité entre le laboratoire et le point de contrôle. Sur les remblais exposés au vent du col Bayard, nous montons un pare-vent autour du poste d’essai pour ne pas fausser l’écoulement du sable. Le risque principal sur le secteur gapençais concerne les matériaux argileux gonflants : un compactage insuffisamment contrôlé sur ces sols peut entraîner des tassements différentiels sous les dallages. Nous avons vu des plateformes refusées pour 1,5 % d’écart par rapport au ratio de compactage contractuel. Chaque essai donne lieu à un procès-verbal signé par le technicien, avec photo du point, coordonnées GPS et fiche de non-conformité si le résultat est inférieur au seuil spécifié.
Support vidéo
Normes techniques en vigueur
NF P94-061-3 : Détermination de la masse volumique en place - Méthode au cône de sable, NF P94-093 : Détermination des références de compactage - Essai Proctor Normal et Modifié, GTS 2023 (Guide des Terrassements Routiers) : Objectifs de densification q4, NF EN 13286-2 : Mélanges granulaires traités et non traités - Méthode d'essai de la masse volumique
Autres services liés
Contrôle de plateforme de bâtiment
Essai de densité au cône de sable en fond de fouille et sur couche de forme avant coulage du dallage. Nous vérifions le ratio q4 sur au moins 5 points pour une maison individuelle, conformément à l'étude géotechnique G2 AVP. Intervention sur Gap et communes limitrophes (Tallard, La Bâtie-Neuve, Chorges). Rapport avec plan de repérage sous 24 heures.
Contrôle de remblais routiers et VRD
Campagne d'essais de densité par couche élémentaire de 30 cm compactée, selon le guide GTS 2023. Nous intervenons en phase chantier pour valider chaque plot avant mise en œuvre de la couche suivante. Essai couplé si nécessaire avec un essai de perméabilité in situ pour les bassins d'infiltration des eaux pluviales exigés par le PLU de l'agglomération gapençaise.
Paramètres typiques
Questions fréquemment posées
Quel est le prix d'un essai de densité au cône de sable à Gap ?
Pour un chantier situé à Gap et dans un rayon de 20 km, le tarif d'un essai de densité selon la norme NF P94-061-3 se situe entre 110 € et 110 € par point de contrôle. Ce prix comprend le déplacement, la réalisation de l'essai, l'étuvage en laboratoire et la fourniture du procès-verbal avec ratio de compactage. Le tarif est dégressif pour les campagnes de plus de 10 points.
Quelle est la différence entre l'essai au cône de sable et l'essai au densitomètre à membrane ?
Les deux méthodes sont décrites dans la NF P94-061 (parties 3 et 2 respectivement). Le cône de sable est privilégié pour les sols fins à moyens (jusqu'à 20 mm de diamètre maximal), tandis que le densitomètre à membrane convient mieux aux graves. Sur le bassin gapençais, nous utilisons le cône de sable dans 80 % des contrôles car les matériaux de remblai courants sont des limons sableux et des graves argileuses dont la granularité reste compatible avec cette méthode.
À quelle fréquence faut-il réaliser un contrôle de densité sur un remblai à Gap ?
Le Guide des Terrassements Routiers (GTS 2023) préconise un essai pour 500 m² par couche élémentaire compactée, avec un minimum de 3 points par plot homogène. Pour un chantier de maison individuelle sur la commune de Gap, cela représente généralement 5 à 8 points de contrôle selon la surface de la plateforme. Nous ajustons cette fréquence en fonction de l'homogénéité des matériaux observée lors des premiers essais.
