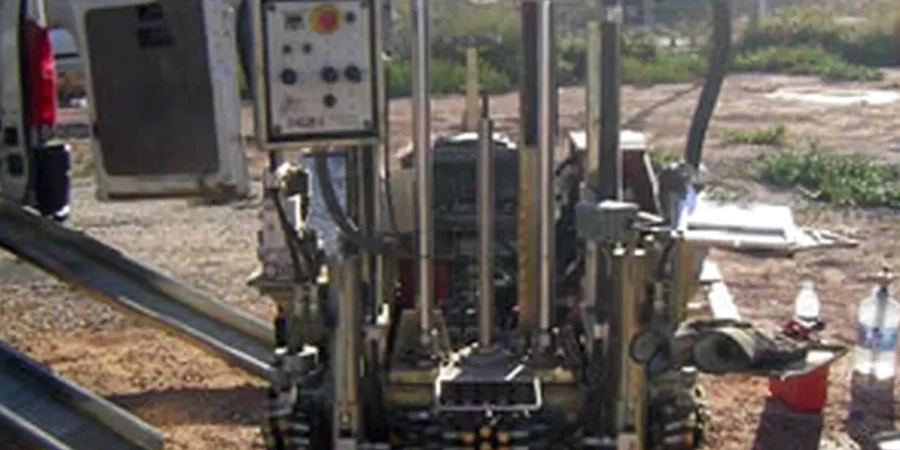

À Gap, le sous-sol raconte une histoire glaciaire qui complique chaque projet de fondation. La ville repose sur un vaste cône de déjection torrentiel, hérité du retrait du glacier de la Durance, avec des alternances de galets, de sables limoneux et de lentilles d'argile. Cette variabilité latérale extrême, sur quelques mètres seulement, rend l'essai CPT bien plus pertinent qu'un simple sondage ponctuel. En mesurant en continu la résistance de pointe et le frottement latéral, on détecte les horizons mous intercalés que les méthodes classiques ratent parfois. Une granulométrie en laboratoire vient ensuite confirmer la nature des passées sableuses identifiées au piézocône. La nappe phréatique, souvent perchée entre 3 et 6 mètres dans le bassin gapençais, ajoute une contrainte hydrogéologique que nos essais CPTu intègrent directement via la pression interstitielle.
Un mètre de sol mal caractérisé à Gap peut cacher une lentille d'argile molle sous 4 mètres de galets : le CPT électrique lit cette hétérogénéité en continu.
Comment nous travaillons
Contexte géotechnique local
On voit souvent des chantiers gapençais où l'on confond un refus sur galet avec le toit du substratum. Dans les alluvions de la Luye, un bloc décimétrique isolé dans une matrice limoneuse arrête un pénétromètre dynamique léger, alors que le CPT électrique, avec sa poussée de 20 tonnes, traverse ou contourne l'obstacle en enregistrant le pic de résistance. Le vrai risque technique, c'est de sous-estimer le potentiel de liquéfaction des sables lâches saturés présents entre 4 et 8 mètres de profondeur. Le Gapençais est classé en zone de sismicité modérée (zone 3), et les couches de sable propre noyées sous la nappe répondent aux critères granulométriques critiques identifiés par Seed & Idriss. Sans un profil CPT avec mesure de u2, on passe à côté de ces horizons dangereux, ce qui peut conduire à un tassement différentiel brutal en cas de séisme, même modéré.
Normes techniques en vigueur
NF EN ISO 22476-1 (2013) : Essai de pénétration au cône électrique et piézocône, NF EN 1997-2 (Eurocode 7) : Reconnaissance des terrains et essais, avec annexe nationale française, Guide technique SETRA-LCPC (2000) : Réalisation des remblais et des couches de forme, fascicules I et II, NF P94-500 (2013) : Missions géotechniques types, classification et spécifications
Autres services liés
Sondages SPT en terrains grossiers
Lorsque la granulométrie dépasse 60 mm, le refus au cône devient fréquent. Notre foreuse hydraulique réalise des sondages SPT avec tubage à l'avancement pour traverser les horizons de galets et prélever des échantillons intacts en profondeur.
Essai à la plaque dynamique
Pour le contrôle du compactage des remblais d'accès aux zones d'activité de Micropolis, nous mettons en œuvre un essai à la plaque selon NF P94-117-1, avec module EV2 sous chargement cyclique.
Analyse granulométrique par tamisage
Les prélèvements réalisés au carottier fendu lors du SPT sont analysés dans notre laboratoire COFRAC pour établir la courbe granulométrique complète, du caillou aux fines argileuses.
Essai triaxial consolidé drainé CD
Pour les projets de soutènement profonds en centre-ville, nous déterminons les paramètres de résistance effective (c', φ') des limons sableux gapençais sous faibles contraintes de confinement.
Paramètres typiques
Questions fréquemment posées
Quelle est la profondeur maximale que vous atteignez avec l'essai CPT autour de Gap ?
Dans les alluvions du cône de déjection de Gap, notre pénétromètre électrique de 20 tonnes de poussée atteint couramment 15 à 25 mètres de profondeur. La limite est fixée par la rencontre de blocs métriques ou du substratum marneux compact. Sur les moraines de la rive gauche de la Luye, le refus survient généralement entre 12 et 18 mètres.
Quel est le coût indicatif d'une campagne d'essai CPT à Gap ?
Comptez entre €150 et €220 par mètre linéaire sondé, incluant la mobilisation du chenillard, la mesure en continu avec piézocône, le rapport de synthèse avec classification SBTn, et la fourniture des fichiers numériques GEF exploitables sous QGIS ou GeoStudio. Le prix varie selon la profondeur totale du programme et la distance d'accès au site.
L'essai CPT peut-il détecter les poches d'argile molle dans les alluvions de la Durance ?
Oui, c'est même l'un de ses atouts majeurs. La mesure simultanée de la résistance de pointe (qt) et de la pression interstitielle (u2) permet d'identifier immédiatement les lentilles argileuses molles par un pic de u2 et une chute de qt. Ces horizons, parfois épais de seulement 40 cm, passent totalement inaperçus au pénétromètre dynamique.
Quelle norme encadre la réalisation de l'essai CPT en France ?
L'essai est régi par la norme NF EN ISO 22476-1 de 2013, qui définit les classes de pénétromètres (le nôtre est de type 2), les tolérances géométriques du cône (section 10 cm², angle 60°) et les procédures d'étalonnage. Nos équipements sont vérifiés annuellement par un laboratoire accrédité COFRAC pour garantir la traçabilité métrologique.
Le piézocône est-il fiable dans les sols graveleux typiques du bassin gapençais ?
La fiabilité dépend du pourcentage de cailloux supérieurs à 60 mm. Dans les graves propres, le risque de détérioration de la pointe ou du joint torique est réel. Nous adaptons la stratégie en commençant par un CPT de reconnaissance pour identifier les horizons critiques, puis nous relayons par des sondages SPT si le taux de refus dépasse 30 % du linéaire. L'essai au piézocône reste néanmoins très performant dans les sables limoneux et les argiles qui constituent la matrice de ces alluvions.
