Sur les terrasses alluviales de la Luye, à 750 mètres d'altitude, la plasticité des limons glaciaires conditionne la réussite de tout terrassement. La ville de Gap repose en grande partie sur des dépôts quaternaires hétérogènes, où l'on trouve des argiles molles, des limons sableux et des marnes altérées. Dans ce contexte géotechnique alpin, les limites d'Atterberg deviennent un indicateur décisif pour anticiper le comportement mécanique des sols fins. Plutôt que de découvrir une instabilité en cours de chantier, il est plus prudent de coupler cette caractérisation de base avec un essai CPT pour obtenir un profil continu de résistance, ou avec une granulométrie pour quantifier la fraction fine responsable des phénomènes de retrait-gonflement si fréquents dans le bassin gapençais.
La valeur d'un sol sensible ne se lit pas dans sa résistance à sec, mais dans l'écart entre sa limite de retrait et sa limite de liquidité.
Comment nous travaillons
Contexte géotechnique local
On a suivi un chantier de maison individuelle dans le secteur de Charance, sur un versant de marnes callovo-oxfordiennes. Le constructeur, faute d'avoir réalisé les limites d'Atterberg, a traité le sol comme un simple limon sableux. Résultat : à la première fonte des neiges, les fondations superficielles ont subi des tassements différentiels de près de 4 centimètres, fissurant les murs porteurs. Les sols argileux de Gap, classés A3 ou A4 selon le GTR, changent de consistance avec une rapidité surprenante dès que l'eau s'infiltre. Sans un indice de plasticité précis, impossible de dimensionner correctement un système de drainage périphérique ou de choisir entre une semelle superficielle rigide et un renforcement par injections de coulis. C'est ce lien direct entre la minéralogie des argiles locales et la pathologie des ouvrages qui fait de cet essai un préalable non négociable.
Support vidéo
Normes techniques en vigueur
NF EN ISO 17892-12 : 2018 - Reconnaissance et essais géotechniques - Essais de laboratoire sur les sols - Partie 12 : Détermination des limites de liquidité et de plasticité, NF P 11-300 - Classification des matériaux utilisables dans la construction des remblais et des couches de forme d'infrastructures routières (GTR), NF P 94-051 - Détermination des limites d'Atterberg - Limite de liquidité à la coupelle - Limite de plasticité au rouleau
Autres services liés
Détermination complète des limites (wL, wP, IP)

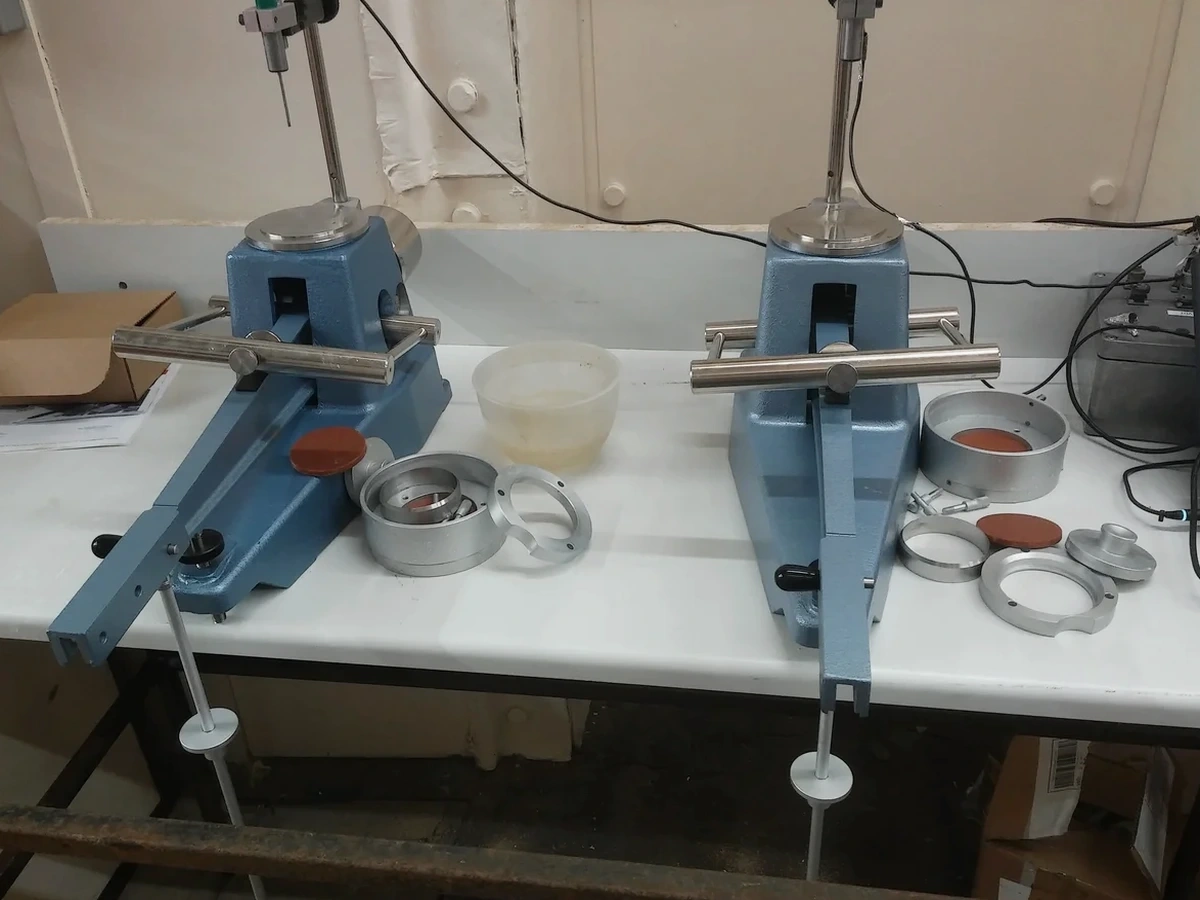

Essai systématique sur la fraction fine du sol (passant à 400 µm). On mesure la limite de liquidité avec la coupelle de Casagrande ou la méthode du cône, et la limite de plasticité par la méthode du rouleau. L'indice de plasticité calculé permet de classer le sol selon sa sensibilité à l'eau.
Corrélation avec la teneur en eau naturelle et l'optimum Proctor
On ne s'arrête pas à la mesure brute. On compare la teneur en eau in situ avec les limites pour calculer l'indice de consistance. Utile pour prévoir la traficabilité des engins, la stabilité des talus provisoires et le compactage des couches de forme sur les chantiers de Gap.
Paramètres typiques
Questions fréquemment posées
À quoi servent concrètement les limites d'Atterberg sur un chantier de construction à Gap ?
Elles servent à classer le sol fin selon sa sensibilité à l'eau. Sur un chantier gapençais, ça permet de prévoir si un déblai va se transformer en boue en cas de pluie, de choisir le bon traitement à la chaux ou au ciment, et de dimensionner les fondations en évitant les risques de retrait-gonflement des argiles.
Quelle est la norme appliquée pour l'essai et que mesure-t-on exactement ?
On applique la norme NF EN ISO 17892-12. On mesure la teneur en eau à la limite de liquidité (wL), où le sol passe d'un état plastique à liquide, et la limite de plasticité (wP), où il perd sa plasticité. L'indice de plasticité (IP = wL - wP) quantifie la plage d'humidité où le sol reste malléable.
Quel est le budget à prévoir pour un essai de limites d'Atterberg en laboratoire ?
Pour un essai complet de détermination des limites d'Atterberg (wL et wP) sur un échantillon remanié, le tarif est généralement compris entre 60 € et 90 €. Ce prix varie selon l'urgence du délai et le nombre d'échantillons à analyser.
Quelle quantité de sol faut-il prélever pour l'essai et comment le conserver ?
Il faut prélever environ 500 grammes de sol représentatif de la couche à analyser, dans un sac hermétique pour conserver l'humidité naturelle. Si l'échantillon est destiné aussi à un essai Proctor, prévoyez plutôt un seau de 5 kg. On s'occupe du reste au laboratoire.
